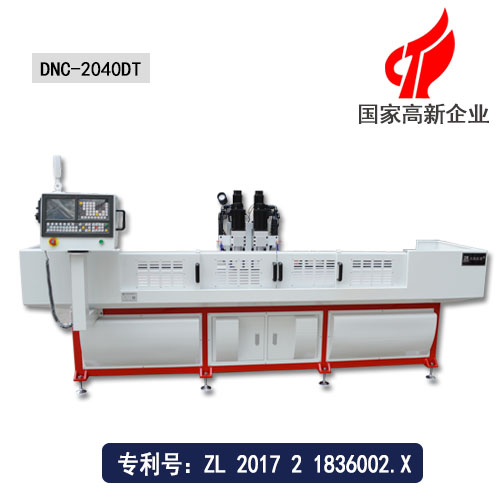

全自動大行程鉆孔機
|
|
☆外形尺寸：3100*1100*1400
|
|
☆有效行程：2000*400*200mm
|
|
☆機床重量：1500kg
|
|
☆鉆孔范圍：0.3-16mm（可定制）
|
1、這款型號為DNC-2040DT鉆床，是多米公司自主研發制造并已獲得專利證書的一款全自動大行程鉆孔機。
2、本機器外形尺寸長3100mm，寬1100mm，高1400mm，主軸行程2000mm(具體參數可查看下圖表格)，可同時放置多個產品同時進行加工，專為大批量產品加工定制而成，是企業提高生產效率的一款加工利器。
3、全自動大行程鉆孔機廣泛應用于汽車配件、軌道交通、農業機械、電梯 、架、空調管道、金屬家具、護欄建筑、醫療和健身器械、閥組和熱交換系統、食品加工包裝設備等。
4、高精度加工，數控機床的結構具有良好的剛度和熱穩定性，能進行大切削用量的強力切削。
5、采用多軸聯動，具有高動態響應的進給系統，能實現微米級直線軸定位
6、結合先進的控制系統，實現自適應控制和智能化誤差補償，能有效降低廢品率，提高生產效率。
7、定制化生產，多米數控鉆孔機可通過調整操作參數、更換加工程序從而實現對不同規格、尺寸的零件的加工，替代復雜生產線，實現柔性化制造。
8、能實現對精密復雜表面的自動化加工，為復雜結構的單件、小批量生產及新產品的研發提供了便利。
機床安全操作規范：
1、工作前必須按要求戴好護眼鏡，穿緊身工作服，否則不許進入車間
2、禁止戴手套操作機床，若留有長發要戴帽子或發網。
3、在機床開動期間嚴禁離開工作崗位做與操作無關的事情。
4、嚴禁在車間內嬉戲、打鬧。機床開動時，嚴禁在機床間穿梭，不得靠近正在旋轉的主軸。
5、確認程序正確前，不許動操作箱上已設置好的“機床鎖住”狀態鍵。
6、擰緊工件，保證工件牢牢固定在三爪卡盤上。
7、啟動機床前應檢查機床各部位的潤滑防護裝置是否符合要求。檢查工作臺上是否堆有工具、毛坯等雜物，以防開機時發生碰撞事故。
8、嚴格按照實驗指導書的要求選擇正確的刀具及加工速度。
9、機床運轉時，要隨時注意工件是否有松動現象，切削時要注意刀具是否因受力而有較大的偏移。出現問題時應立即停車糾正，以防人員和設備發生事故。
10、芯軸插入主軸前，必須徹底擦拭干凈芯軸表面及主軸孔內，不得有油污。
11、在工作100小時后更換主軸箱內的油。
12、工作中遇異常聲音、氣味等時應立即停車檢查。
大行程鉆孔機的保養的保養：
1.機器清潔問題，在機器工作后要及時清潔工作臺的碎屑，還有就是要定時對馬達就行清潔。
2.鉆孔油以及散熱油，在使用機器是時候還需要注意的就是要給馬達添加散熱油，不然在高速轉動中的馬達容易過熱而產生故障。當然在鉆孔時鉆孔油也是比不可少的，不適用鉆孔油會使絲錐磨損增大還有可能出現斷錐的可能。并且不能為了節約成本絲錐一直不進行更換，使用過久的絲錐也是會出現斷錐而造成不必要的麻煩。
3.機器的支架垂直性和夾頭扭力調節，支架的垂直性也是很重要的，如果支架垂直度達不到要求會出現攻不了牙或者強行攻牙使絲錐斷錐。在使用一段時間機器以后也是對其夾頭的扭力進行檢查調節，這樣也是可以避免斷錐和更順暢的鉆孔。
| 項目/型號 | DNC-2040DT | 單位 |
| 機床外形尺寸（長*寬* 高） | 3100*1100*1400 | mm |
| 主軸行程（主軸左右移 動） | 2000 | mm |
| 主軸行程（主軸前后移動） | 400 | mm |
| 主軸行程（主軸上下移 動） | 200 | mm |
| 主軸端面至工作臺面距 離 | 120 | mm |
| 工作臺尺寸（長*寬） | 長3000，寬 380 | mm |
| 最大承重 | 1500 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | X,Y,Z:4220，2010， 1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.75/1.2/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
